PowerFlex400P系列变频器简介及参数设置

PowerFlex400P变频器具有中文显示、矢量型变频器。可以驱动风机、水泵以外的渣浆泵、旋转磨等对转矩要求较高的负载。

•200-240VAC 输入电压,  2.2-37KW;

•380-480VAC 输入电压,  2.2-250KW;

–额定电压高达380V-480V,保证了变频器在电压波动的电网中安全运行;

–更宽的运行环境温度: -10—50℃(IP20),-10—45℃(IP30);

–集成的PID控制器:可自动调整输出频率,调节过程变量;

–跳变频率:三个可编程的跳变频率段防止了变频器在共振频率中连续运行,避免机械损坏;

–专用的风扇/泵类控制方法:

针对离心风扇和泵类负载提供专用的控制模式;

–独特的休眠/唤醒功能:

在系统需求降低到预先设定标准时,自动关闭机器;当系统需求增加时,自动起动机器;

–系统掉电瞬间跨越功能:针对某些无人看管运行环境,系统瞬间断电不会造成变频器停机;

–消防功能:可直接连接到消防等紧急安全系统;

–集成操作面板:两行十六字符LCD显示;

–变频器集成RS485通讯接口,支持Modbus RTU 、 Metasys N2协议。可以方便的应用于楼宇自动化系统;

–统一的变频器配置工具软件:可以使用DriveExplorer、DriveTools、RSlogix5000软件中的一种,方便地用于配置、监视和诊断变频器;

–PLC集成变频器的功能:在Logix5000中如同添加IO模块一样组态变频器;

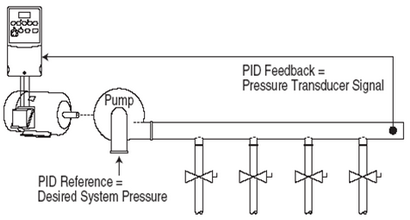

内置的PID控制功能,实例:风机、水泵等负载的恒压控制,不需要PLC。

典型应用:变频器恒压或者恒流供水系统。在类似工况下,变频器按照给定供水压力或者流量运行,当实际供水压力或者流量值低于给定值时,变频器自动增加输出频率,使实际供水压力或者流量值等于给定值;当实际供水压力或者流量值高于给定值时,变频器自动减小输出频率,使实际供水压力或者流量值等于给定值;从而保证恒压或者恒流供水。


PF400P系列参数设置参考表(涂黄为重要参数)

参数号

参数(中文描述)

参数值

P031

电机铭牌额定电压

380V

P032

电机铭牌额定频率

50Hz

P033

电机过载电流

根据电机铭牌设置

P034

最小运行频率

0 Hz

P035

最大运行频率

50 Hz

P036

启动源

2=“2-Wire”

P037

停止方式

0=“Ramp,CF”

P038

速度源

3=“AI2”

P039

加速时间1

20S

P040

减速时间1

20S

A199

电机铭牌极数

根据电机铭牌设置

A200

电机铭牌电流

根据电机铭牌设置
